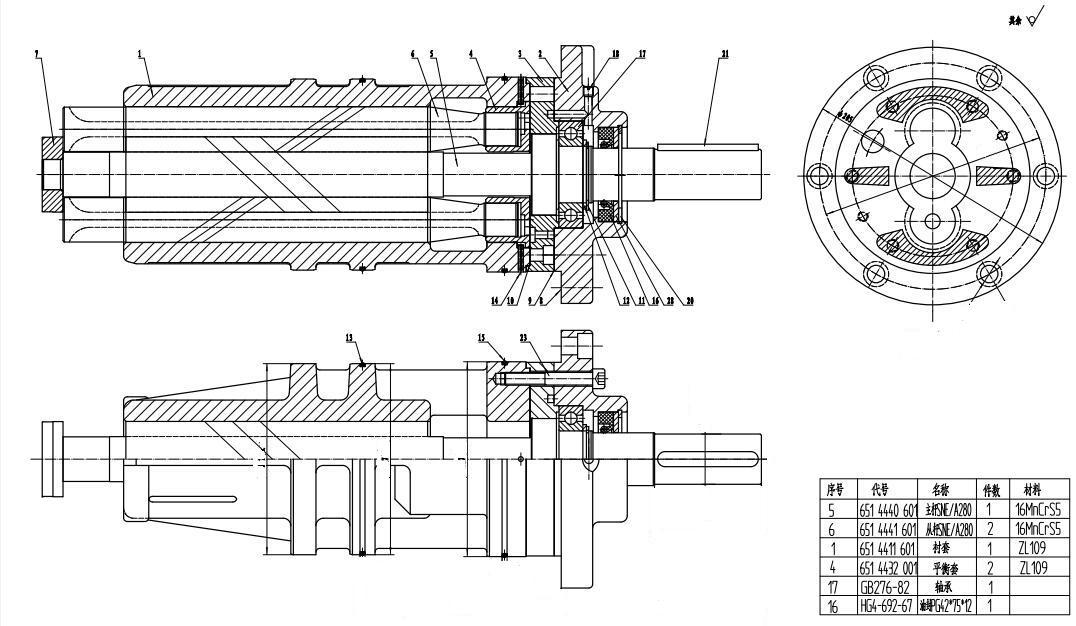

SNE芯子螺杆泵型号

SNE/A280R46U12.1W2

设计流量：500L/min   压力：2.0MPa   电机功率：22KW    转速：2900RPM

SNE/A280-46

设计流量：500L/min   压力：2.0MPa   电机功率：22KW    转速：2900RPM

SNE/A280R46

设计流量：500L/min   压力：2.0MPa   电机功率：22KW    转速：2900RPM

SNE/A280R46U9W2

设计流量：500L/min   压力：2.0MPa   电机功率：22KW    转速：2900RPM

三螺杆泵装卸时，应将吊钩钩在包装箱上所标明的位置上。

泵/机组由合格的人员小心运送，避免猛烈撞击。

运输过程中保持泵/机组方向并注意包装指示。

运输和储存过程中泵进、出口应被封闭。

包装材料必须按当地规定处理。

起吊设备（如叉车、起重机、吊具、滑轮、吊绳等）必须保证其强度且由有资格的人员操作。

泵或泵机组的重量件数据表。

泵或泵机组起吊时必须牢固，如泵体、法兰或底座。

1.  安装要求

1.1  建议泵的安装位置，尽可能地靠近该泵抽送介质的供液源。泵房应该明亮宽敞、干净、干燥，以便进行日常维护，并有足够的空间进行安装 维护与保养。

1.2  泵机组对安装基础要求平整；

1.3  地脚螺栓与基础混凝土采用一次性浇灌法；

1.4. 泵机组安装好后，应严格检查联轴器同轴度公差，控制在0.08mm范围内，半联轴器端面间隙是否控制在规定范围内；

1.5  泵的吸入管，排出管口径及法兰面联接应与泵的进口相匹配，管路在满足配管要求前提下力求简单，以减少沿程损失；

1.6  泵的吸入高度，吸程应保证泵在工作时所需汽蚀余量为准；

1.7  泵不允许承受管路载荷；

1.8  泵吸入管路应装备过滤器，过滤器的滤网规格应根据输送不同介质的情况选用，滤网规格一般为10-60目，网格的有效过流面积应大于泵吸     口面积10-30倍；

1.9  安装前应对吸入、排出管清理干净，严禁带入焊渣、铁锈等杂物，以免进入泵后螺杆咬死；

1.10  管路作耐压试验和冲洗或吹扫时，应严格防止对泵及附件的损坏；

1.11  泵进出口配装相应真空表、压力表，以便观察工作状态，在泵出口应安装截止阀和单向阀；

1.12  机组安装调试，经2小时连续运转无异常现象后视作安装合格。

2、使用方法

为了保证泵的安全运转，第一次启动前的最终检查是非常必要的，下面所列设备交付正常运转所必须检查的几项内容；

2.1  检查所有管道：管道是否都有独立与泵的单独支撑，并保证对泵不施加额外的力，管道以及其它附件的结合处是否有泄漏，所有管道是否都已冲洗干净。阀门以及控制仪器是否都起作用，过滤器的网目是否符合要求；

2.2  泵腔内是否已注入足够的被输送的介质；

2.3  当泵轴承为外置时，应检查齿轮箱内的油位是否达到规定的位置，过量的齿轮油会引起齿轮油的过热；

2.4  检查进出口压力表以及其它仪表是否工作正常；

2.5  检查所有管道、电缆、控制线以及附属设备；检查泵轴的转动：用手转动联轴器，检查泵轴联轴器与电机轴是否均匀地转动，如果有任何的     磨擦与咬合，则不应交付使用，应该查出故障原因并排除；

2.6  检查泵的转动方向：点动电动机，检查泵轴的转动方向是否与泵上的转向牌的方向一致；

2.7  打开管路所有阀门，保证整个输送管道畅通；

2.8  带冷却结构的，开机前应先冲冷却液，保证排水口有较大的冷却液流出；

2.9  启动电机检查装置是否有异常噪声与震动。任何异常的震动和声音的改变必须寻清原因，并加以排除；

2.10  如需停泵应先断开电机电源再停泵，然后关闭进、出口管道上闸阀。

3、维护事项

3.1  泵驱动器若出现异常声音应立即停机，查找原因；

3.2  出口压力应在工作压力范围内，否则应查找原因；

3.3  若我厂提供了安全阀，则安全阀在出厂前已调试好，不应随意调整；

3.4  注意泵温的升降，以防止发生螺杆咬死，或轴功率不足现象；

3.5  轴封处漏油量大于10mL/h，应停机检查；

3.6  先停泵后关闭阀门；

3.7  根据所输送介质粘度的不同，泵的输出压力有所不同；

3.7.1  输送3oE的介质，应降压使用；

3.7.2  输送3-100oE的介质，允许泵在最高压力下使用；

3.7.3  输送100oE以上的介质，应调整转速或控制油温下降；

4、润滑

4.1  三螺杆泵轴承为内置时，其轴承和齿轮都是通过被输送介质本身来润滑的，无需再加润滑油或润滑脂。当轴承为外置时，采用齿轮箱中的齿轮油来润滑冷却同步齿轮，同时也用来润滑轴承座上的圆滚子轴承。建议齿轮箱中的齿轮油应采用参有抗泡剂、抗氧防腐剂以及抗磨极压剂的高品质的齿轮油。
